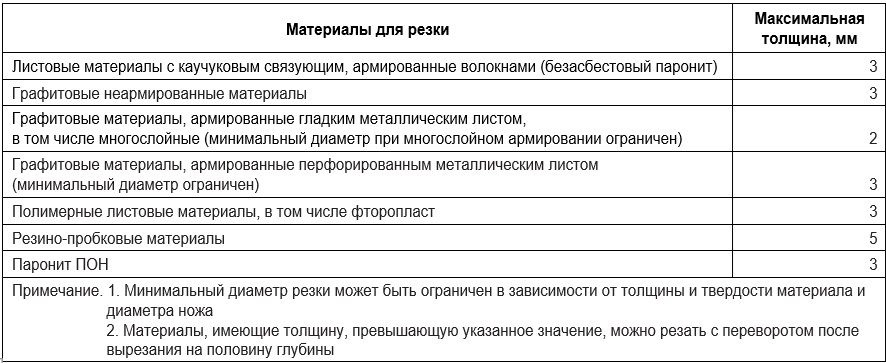

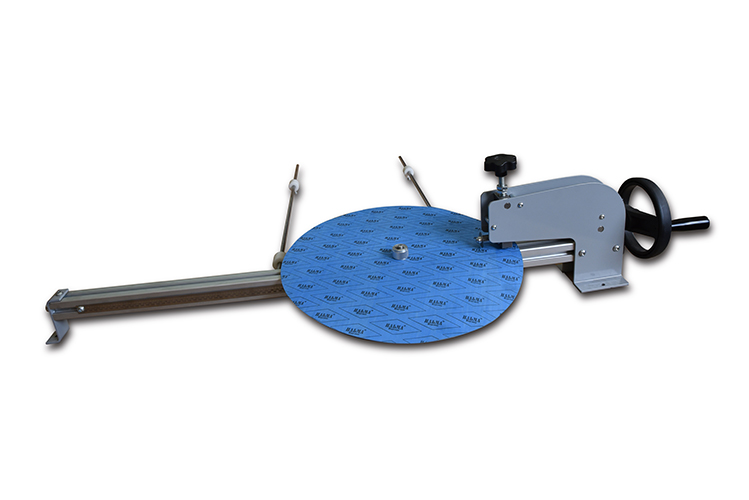

«ЭКСПЕРТ ПРО» - 1500 – устройство с ручным приводом для изготовления прокладок круглой формы из листовых уплотнительных материалов от 0,5 до 5 мм (максимальная толщина реза зависит от вида материала). Диаметр резки от 40 до 1500 мм. Может использоваться как мобильное устройство, а также как стационарное оборудование с возможностью закрепления на прямой рабочей поверхности.
Разработчик и производитель - ООО «ИЛЬМА».
Разработчик и производитель - ООО «ИЛЬМА».
Подробнее
Описание
Назначение и область применения устройства «ЭКСПЕРТ ПРО» - 1500:
Изготовление прокладок круглой формы из листовых уплотнительных материалов. Предназначается для использования в качестве средства оснащения при проведении ремонтных работ.
Описание и работа:

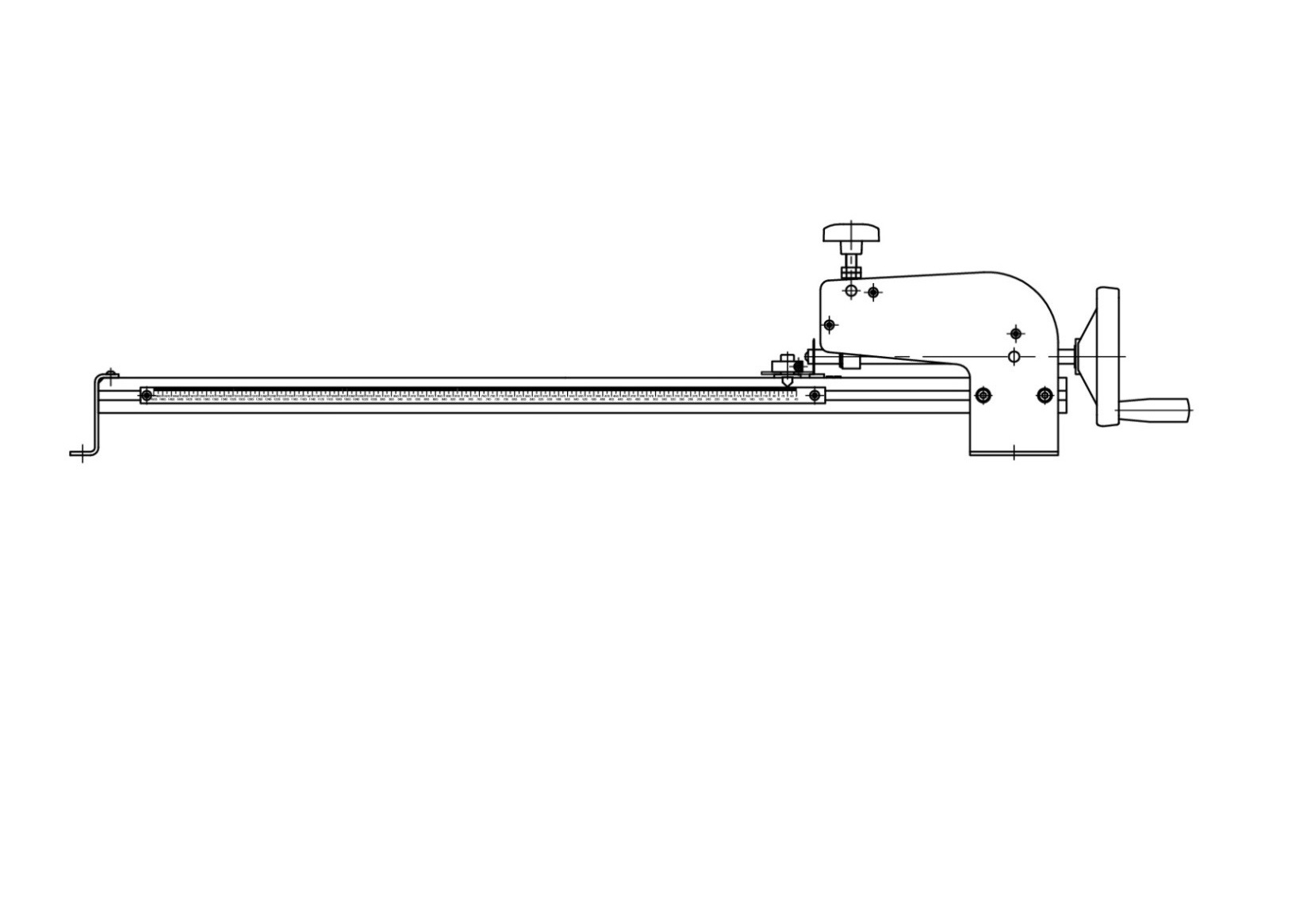

Диаметр резки обеспечивается перемещением по направляющей центрирующей втулки, на которую устанавливается заготовка. Положение центрирующей втулки определяется по шкале со значениями диаметров, нанесенными на стальной линейке.
Прокладка вырезается дисковым ножом, приводимым во вращение ручным маховичком. Подача ножа обеспечивается ручной винтовой передачей. Вырезка выполняется за несколько оборотов заготовки. Для серийной вырезки прокладок с одинаковыми диаметрами имеются упоры, по которым центрирующая втулка устанавливается в заранее выверенные положения.

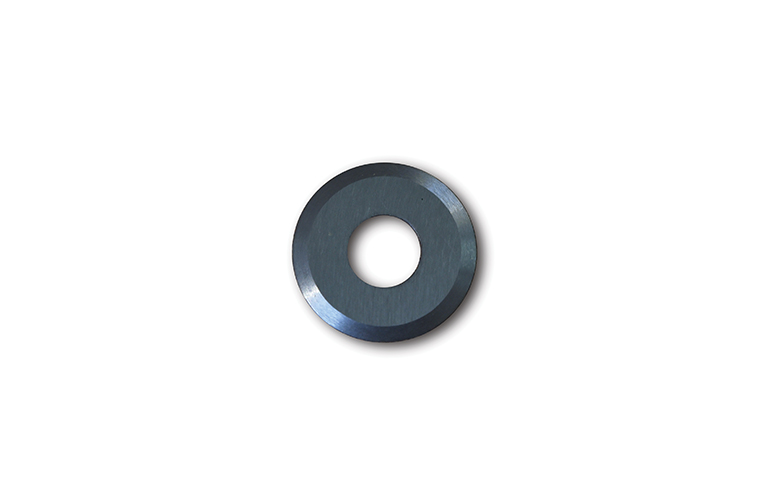

В комплекте поставки: нож дисковый из инструментальной стали Ø40×Ø10×1,2 артикул Э1354.

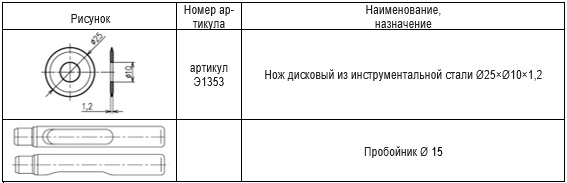

Сменные и запасные части по запросу:
нож дисковый из инструментальной стали Ø40×Ø10×1,2 артикул Э1354;
нож дисковый из инструментальной стали Ø30×Ø10×1,2 артикул Э1358;
нож дисковый из инструментальной стали Ø25×Ø10×1,2 артикул Э1353

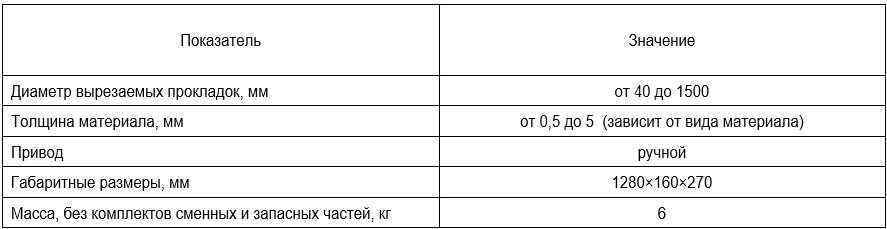

Технические характеристики:
Сменные и запасные части:
Изготовление прокладок круглой формы из листовых уплотнительных материалов. Предназначается для использования в качестве средства оснащения при проведении ремонтных работ.
Описание и работа:
Диаметр резки обеспечивается перемещением по направляющей центрирующей втулки, на которую устанавливается заготовка. Положение центрирующей втулки определяется по шкале со значениями диаметров, нанесенными на стальной линейке.
Прокладка вырезается дисковым ножом, приводимым во вращение ручным маховичком. Подача ножа обеспечивается ручной винтовой передачей. Вырезка выполняется за несколько оборотов заготовки. Для серийной вырезки прокладок с одинаковыми диаметрами имеются упоры, по которым центрирующая втулка устанавливается в заранее выверенные положения.
В комплекте поставки: нож дисковый из инструментальной стали Ø40×Ø10×1,2 артикул Э1354.
Сменные и запасные части по запросу:
нож дисковый из инструментальной стали Ø40×Ø10×1,2 артикул Э1354;
нож дисковый из инструментальной стали Ø30×Ø10×1,2 артикул Э1358;
нож дисковый из инструментальной стали Ø25×Ø10×1,2 артикул Э1353
Технические характеристики:
Сменные и запасные части:
