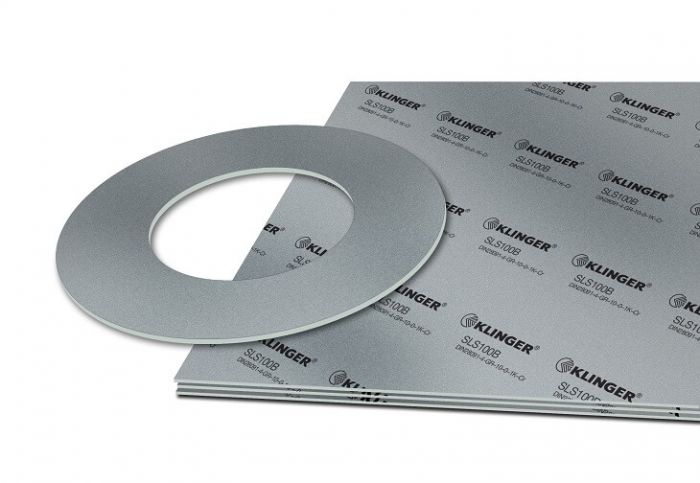

Фланцевая прокладка из уплотнительного материала KLINGER® Graphite Laminate SLS, изготовленного из графитовой фольги, армированного фольгой из нержавеющей стали. Рекомендована к применению в случаях, если имеются повреждения на фланцах, а также при ограничении нагрузки на болты.
Подробнее
Задать вопрос
Описание
ОБЛАСТЬ ПРИМЕНЕНИЯ
Используется для широко спектра рабочих сред при наличии повышенных температур, для газа и пара, может использоваться в системах с отработанным газом. Рекомендована к применению в случаях, если имеются повреждения на фланцах, а также при ограничении нагрузки на болты.
ОПИСАНИЕ МАТЕРИАЛА
Уплотнительный материал KLINGER® Graphite Laminate SLS состоит из графитовой фольги, армированной фольгой из нержавеющей стали. Изготавливается из графита категорий А, В и С.
Может быть выполнен с антиадгезионным покрытием (исполнение AS). Антиадгезионное покрытие исключает даже минимальное прилипание к уплотняемым поверхностям, что значительно сокращает время, потраченное на замену уплотнителя. Отпадает необходимость применения дополнительных смазок и герметиков, использование которых может стать причиной неправильной работы уплотнения.
РАЗМЕРЫ СТАНДАРТНЫХ ЛИСТОВ
Размеры – 1000 х 1000 мм
Толщина – 0,45; 0,8; 1,0; 1,5; 2,0; 3,0 мм
Допуски - по толщине ±5%, по длине ±5 мм, по ширине ±5 мм
СЕРТИФИКАТЫ
- BAM Approval for use with oxygen130 bar/200°C
- WRc Approval
- DIN DVGW NG-5124AT0417
- Firesafe according to BS 5146
| Параметр | Значение |
| Сжимаемость ASTM F 36 A | 40% |
| Восстанавливаемость ASTM F 36 A | 15% |
|
Релаксация напряжений DIN 52913 50 МПа, 16 ч/300 °C |
48 МПа |
|
Клингер холодный/горячий тест, при 50 MПa: уменьшение толщины при 23 °C уменьшение толщины при 300 °C |
40% 1,4% |
| Утечки газа по DIN 3535/6 | 0,5 мл/мин |
|
Плотность графита |
1,0 г/см³ |
Документы
En_Datasheet_Klinger GL_SLS
113.1 Кб

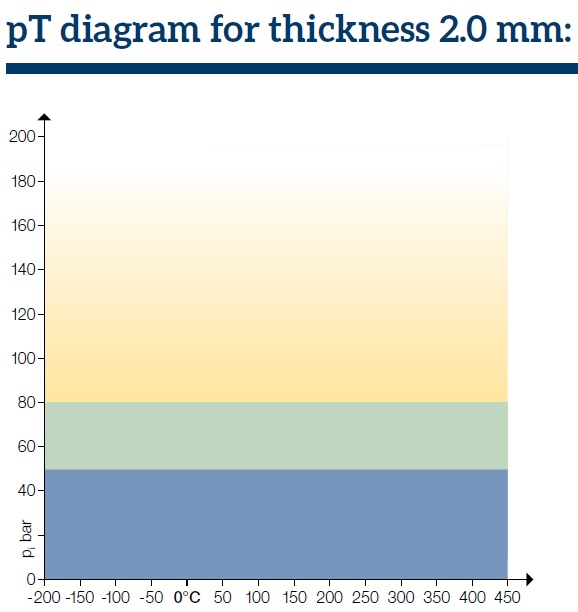

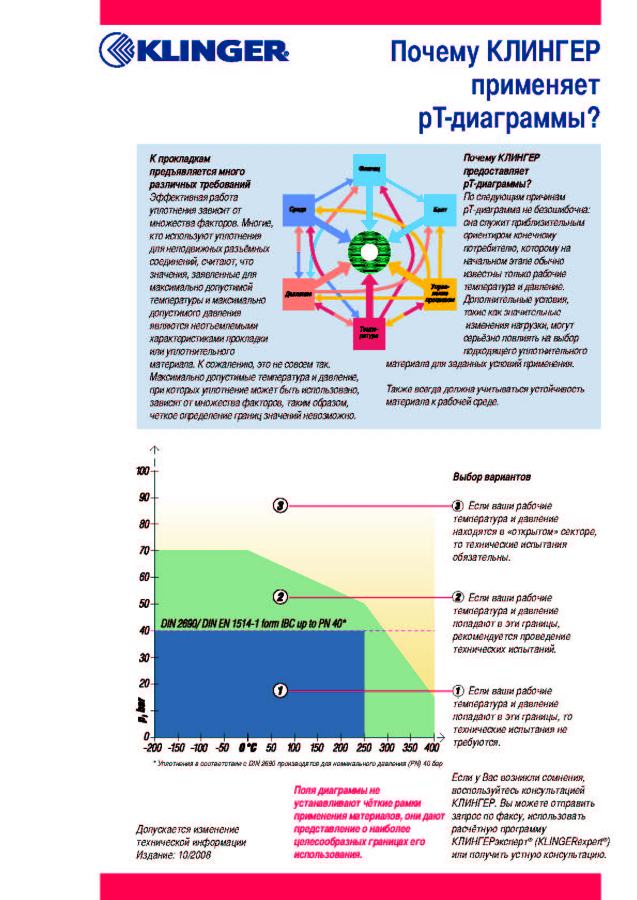

KLINGER_pT_Diagrams
93.1 Кб
