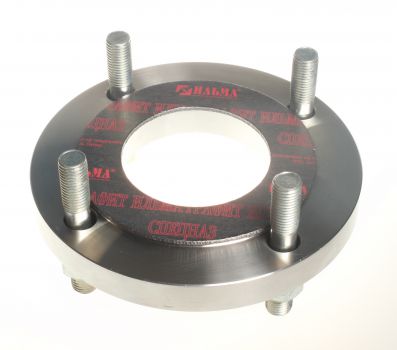

Фланцевая прокладка из ИЛЬМА® ГРАФИТ СПЕЦНАЗ - многослойного высокопрочного уплотнительного материала для высоких температур, изготовленного без применения клея по уникальной технологии SIGRAFLEX® HOCHDRUCK из термостойкой фольги SIGRAFLEX® APX2 с армированием гладкой нержавеющей сталью. Диапазон рабочих температур от - 250°С до +480°С с учётом химической стойкости. Возможно применение при температуре до +580°С после консультации с производителем.
Подробнее
Описание
Фланцевая прокладка Ильма® ФЛ-018A
ОБЛАСТЬ ПРИМЕНЕНИЯ
- Высоконагруженные фланцевые соединения (фланцы шип-паз, теплообменники, специальные прокладки), фланцевые соединения оборудования с высоким давлением рабочей среды.
- Смотровые стёкла, насосы, трубопроводная арматура.
- Фланцевые соединения оборудования химической, нефтехимической, целлюлозно-бумажной, нефтеперерабатывающей и атомной промышленности.
- Паропроводы и котлы на электростанциях.
- Фланцевые соединения трубопроводов отопления, масляные теплоносители.
- Фланцевые соединения изношенного оборудования.
- Применение в агрессивных средах.
Давление МПа (кгс/см2): до 16(160)
Диапазон рабочих температур: от - 250°С до +480°С с учётом химической стойкости.
Возможно применение при температуре до +580°С после консультации с производителем.
Срок службы зависит от фактических температур и условий эксплуатации. Ознакомьтесь с техническими данными о прочности при высоких температурах.
ХАРАКТЕРИСТИКИ МАТЕРИАЛА
Листовой уплотнительный материал ИЛЬМА® ГРАФИТ СПЕЦНАЗ сочетает в себе уникальные свойства фольги SIGRAFLEX® APX2 и технологии армирования SIGRAFLEX® HOCHDRUCK:
- Увеличенный срок службы и повышенная надёжность благодаря очень высокой стойкости к окислению
- Гарантированные характеристики уплотнений обеспечивают высокий уровень промышленной безопасности и эксплуатационной надёжности
- Выдающиеся показатели максимально допускаемого удельного давления на прокладку
- Очень высокая механическая прочность и стойкость к выдуванию
- Материал удобен в обращении
- Хорошая химическая стойкость
- Долговременная стабильность контактного давления и упругих свойств, в том числе при колебаниях температуры
- Отсутствие измеримых значений показателей текучести в холодном состоянии и при повышенных температурах при соблюдении рекомендованных значений удельного давления
- Материал не стареет, исключено охрупчивание (благодаря отсутствию клея и связующих веществ в составе материала)
- Не содержит асбеста (материал полностью безопасен для здоровья)
Возможно изготовление сегментированных прокладок размером более 1500 мм, при формировании двуслойных уплотнений сегменты должны располагаться в шахматном порядке.
Документы
Химическая стойкость
908.7 Кб

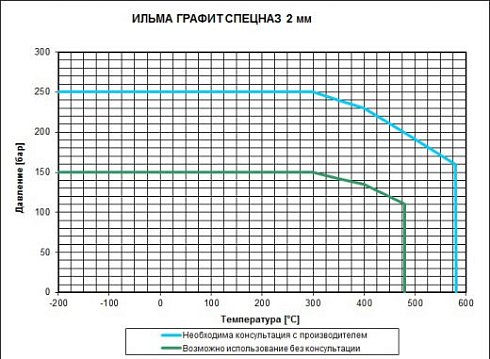

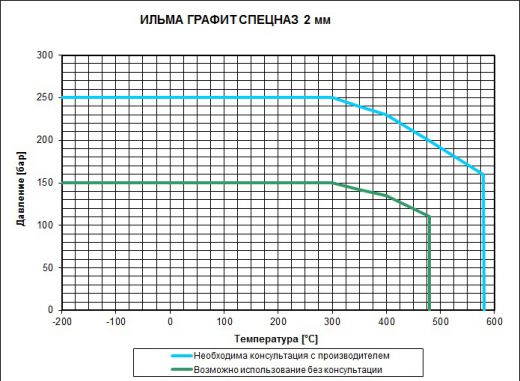

Использование данных pT диаграмм
