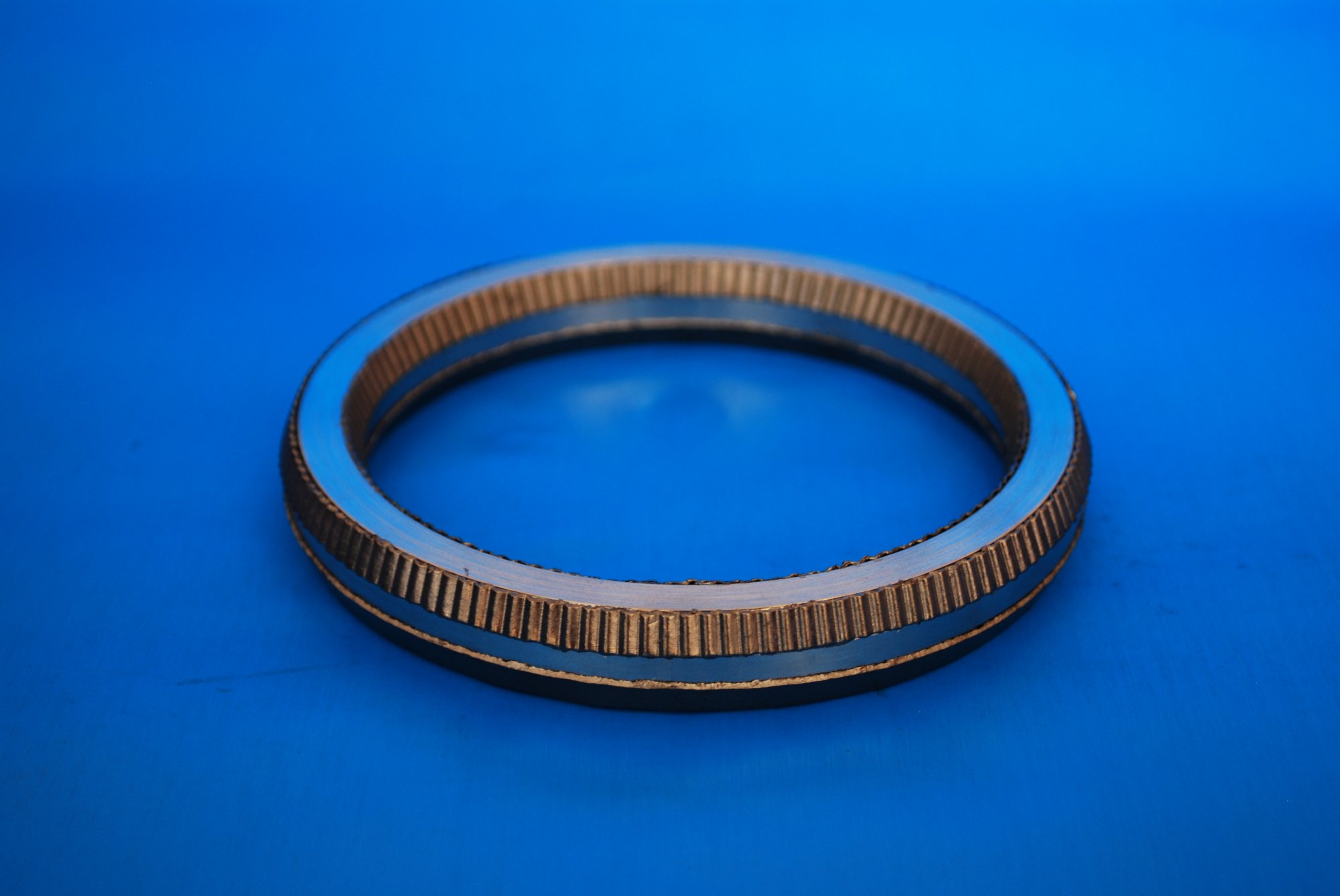

Фланцевые прокладки «ИЛЬМКО» ФЛ-050 и ФЛ-ПЛ-051 состоят из стальной прокладки восьмиугольного сечения, на рабочих поверхностях которых имеется зубчатый профиль, аналогичный EN 1514-6,
и уплотнителя из графитовой фольги. При затяжке создается зона высокой плотности графитового уплотнителя между вершинами зубчатого профиля, обеспечивается заполнение отклонений в сопряжении прокладки с уплотняемыми поверхностями
Прокладка «ИЛЬМКО» ФЛ-050 - это стальная прокладка восьмиугольного сечения с зубчатым профилем, с уплотнителем из графитовой фольги высокой чистоты толщиной 0,5 мм.
Прокладка «ИЛЬМКО» ФЛ-ПЛ-051 представляет собой стальную прокладку восьмиугольного сечения с зубчатым профилем, с уплотнителем из графитовой фольги высокой чистоты толщиной 0,5 мм, плакированная фторопластом толщиной слоя 0,2 мм.
Область применения:
Герметизация фланцевых соединений арматуры, трубопроводов, сосудов и аппаратов с фланцами, имеющими уплотнительную поверхность 7 по ГОСТ 12815; с фланцами исполнения J по ГОСТ 33259-2015 и ГОСТ Р 54432; с фланцами по ГОСТ 28759.4; с фланцами исполнения J по ИСО 7005-1; с фланцами по ASME B 16.5 с соединением RTJ типа на предприятиях химической, нефтехимической, нефтеперерабатывающей и других отраслей промышленности; по ГОСТ 28759.8 для прокладок фланцевых соединений по ГОСТ 28759.4.
Преимущества фланцевых прокладок ИЛЬМКО:
- являются лучшей альтернативой кольцам типа АРМКО;
- используются для повышения уровня герметичности и надёжности разъёмных соединений ответственного оборудования;
- за счёт лучшей адаптации пластичных частей уплотнения к неровностям фланцевые прокладки ИЛЬМКО могут применяться даже при наличии некритичных повреждений уплотнительных поверхностей фланцев;
- после замены пластичных частей возможно повторное использование фланцевых прокладок ИЛЬМКО, при отсутствии повреждений сердечника, а также при соблюдении рекомендуемых режимов затяжки и других условий сборки разъёмного соединения;
- фторопластовое покрытие (исполнение прокладки ИЛЬМКО ФЛ-ПЛ-051) повышает стойкость уплотнения в агрессивных средах, исключает повреждение графитового уплотнителя при монтаже, таким образом, существенно увеличивая межремонтный период эксплуатации и надёжность разъёмного соединения.
| Исполнение прокладки | Материал сердечника |
Температура эксплуатации, °С* |
| «ИЛЬМКО» ФЛ-050 | ||
|
08Х13 08Х18Н10 08Х18Н10Т |
от минус 200 до плюс 550 | |
| «ИЛЬМКО» ФЛ-ПЛ-051 | от минус 60 до плюс 260 |
*Температура эксплуатации приведена без учета стойкости материалов прокладок к рабочей среде.
Максимально допустимые температуры применения сердечников в водородосодержащих средах и средах, содержащих аммиак – по ГОСТ Р 55509.
Максимально допустимое давление, МПа (кгс/см2): до 20,0 (200)
Конструкция и размеры прокладок ИЛЬМКО:
|

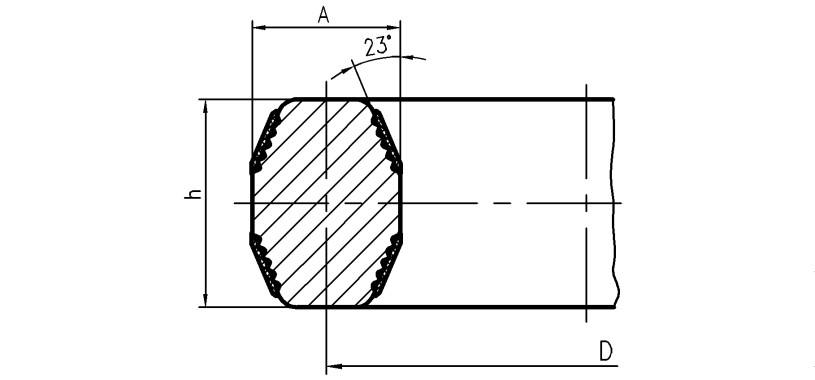

ИЛЬМКО ФЛ-050
|

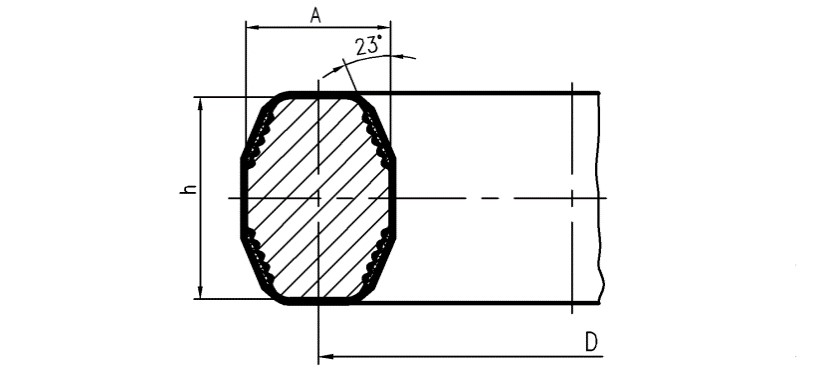

ИЛЬМКО ФЛ-ПЛ-051
|
|
|
|
Примечание: номинальные размеры и предельные отклонения размеров стального кольца (сердечника) D - средний диаметр прокладки, A и h - размеры сечения: по ГОСТ Р 53561 для прокладок фланцевых соединений по ГОСТ 12815 и по ГОСТ 33259; по ГОСТ 28759.8 для прокладок фланцевых соединений по ГОСТ 28759.4.
Данное изобретение запатентовано. Копирование и воспроизведение изделия и отдельных его частей является нарушением прав интеллектуальной собственности и преследуется по закону.
