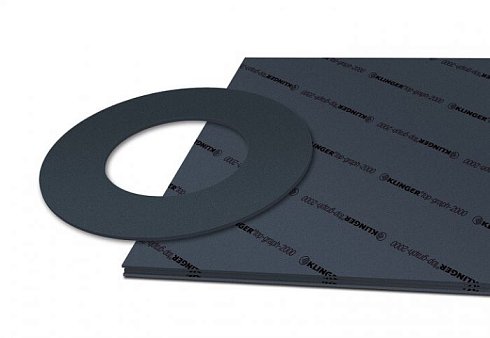

Фланцевая прокладка из материала KLINGER®top-graph2000
ОПИСАНИЕФланцевая прокладка из уплотнительного листового материала на основе сжатого графита и безасбестовых армирующих элементов. Материал обладает высокой эластичностью, за счёт этого он удобен в применении и не разрушается при установке, даже при малом моменте затяжки болтов.
ПРИМЕНЕНИЕ
Газы, углеводороды, пар, кислоты, щелочи и другие химические вещества.
РАЗМЕРЫ СТАНДАРТНЫХ ЛИСТОВ
- Размеры............1000 х 1500, 1500 х 2000 мм
- Толщина........... 0,5; 1,0; 1,5; 2,0; 3,0 мм
- Допуски.............по толщине ±10%, по длине ±50 мм, по ширине ±50 мм.
РАЗРЕШЕНИЯ
- BAM-tested
- DIN-DVGW
- DNV GL
- TA-Luft (Clean air)
ХАРАКТЕРИСТИКИ (для материала толщиной 1,5 мм)
Параметр | Значение |
Максимальная рабочая температура для пара другие среды |
300°C 500°C |
Сжимаемость ASTM F 36J | 10% |
Восстанавливаемость ASTM F 36J | 60% |
Клингер горячий/холодный тест, при 50MПa: уменьш. толщ. при 23°С уменьш. толщ. при 250°С |
35% 10% |
Предел прочности на растяжение ASTM F152 | 50 МПа |
Газопроницаемость по DIN 3535/6 | < 0,5 мл/мин |
Газопроницаемость по DIN 28090-2 | 7 мг/см |
Релаксация напряжений ASTM F38B 100°C | 5% |
Стойкость по давлению DIN 52913 (16 ч, 150°C) | 32 МПа |
Увеличение толщины при погружении в жидкость ASTM А 146: вода: 5 ч/100°C топливо B: 5 ч/23°C |
5% 7% |
Плотность | 1,75 г/см3 |
Классификация по BS 7531 | Grade X |
