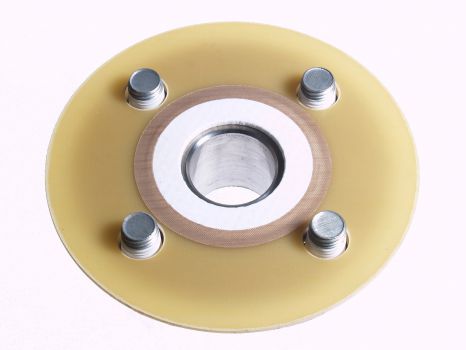

Прокладка ГраФлан® ФЛ-ПЛ-003-УС с установочным кольцом из стеклотекстолита с отверстиями под шпильки
ОПИСАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯЗапатентованная фланцевая прокладка из листового терморасширенного графита (ТРГ), армированного перфорированной нержавеющей стальной лентой, плакированная ПТФЭ, с установочным кольцом из стеклотекстолита с отверстиями под шпильки. Предназначена для гладких фланцев. Возможно применение для герметизации агрессивных сред, для герметизации ИФС.
ПРЕИМУЩЕСТВА
- Имеет высокие электроизоляционные показатели
- Обладает повышенными антиадгезионными свойствами
- Допускается использование при высоких давлениях среды и циклических нагрузках
- Возможность герметизации агрессивных сред
- Наличие установочного кольца с отверстиями для шпилек гарантирует точную центровку и надёжную фиксацию прокладки на уплотняемой поверхности.
Температура от - 200°С до + 260°С
Давление до 6,3 МПа
СТАНДАРТНЫЕ РАЗМЕРЫ
Наружный Ø: 63 - 415 мм
Внутренний Ø: 29 - 318 мм
Толщина: 2,8; 3,8; 4,8; 5,8; 6,8 мм
Прокладка производится по ТУ 5728-001-73427930-05
Установочное кольцо с отверстиями под шпильки изготавливается в соответствии с требуемыми присоединительными размерами и размерами уплотняемых поверхностей по ГОСТ 12815-80.
