ОПИСАНИЕ

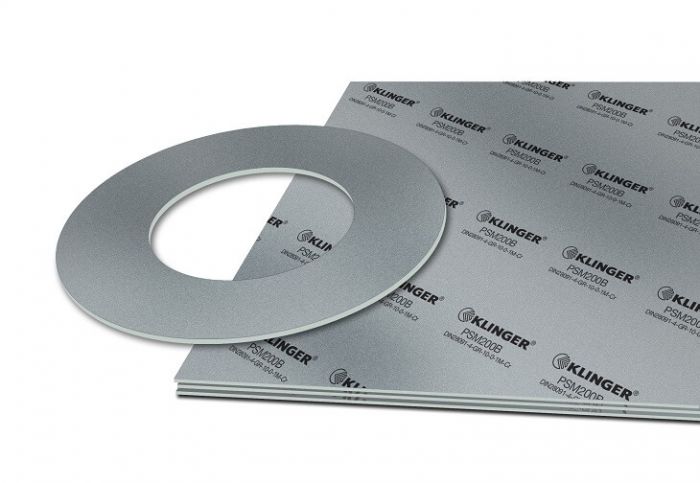

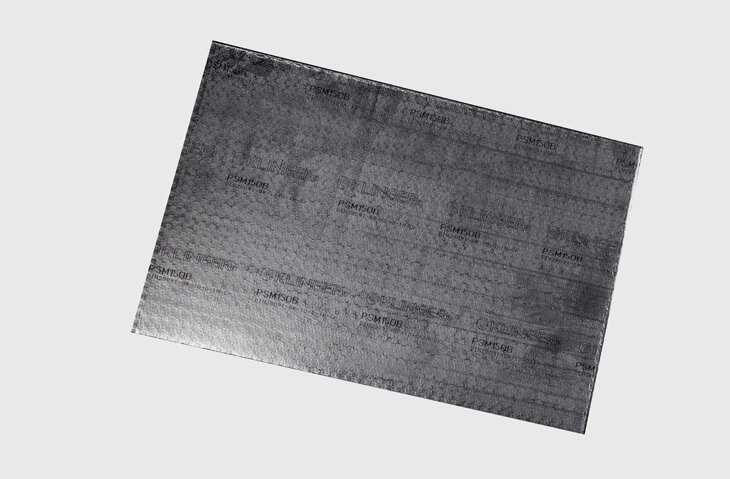

Материал серии KLINGER® Graphite Laminate изготовлен из графитовой фольги, армирован листом из перфорированной нержавеющей стали марки AISI 316. Изготавливается из графита категорий А, В и С. Может быть выполнен с антиадгезионным покрытием (исполнение AS). Антиадгезионное покрытие исключает даже минимальное прилипание к уплотняемым поверхностям, что значительно сокращает время, потраченное на замену уплотнителя. Отпадает необходимость применения дополнительных смазок и герметиков, использование которых может стать причиной неправильной работы уплотнения.ОБЛАСТЬ ПРИМЕНЕНИЯ
Активно применяется в нефтехимической промышленности (при перегонке и очистке нефти) и химической промышленности (в коррозийных и агрессивных средах), а также в энергетике. Идеален для жидкого газа и пара. Подходит для применения в среде с изменяемыми температурными режимами. Рекомендован для уплотнения фланцев из стекла и эмали. Пригоден для применения в пищевой промышленности.
РАЗМЕРЫ СТАНДАРТНЫХ ЛИСТОВ
Размеры – 1000 х 1000 мм, 1500 х 1500 мм
Толщина – 0,8; 1,0; 1,5; 2,0; 3,0 мм
Допуски - по толщине ±5%, по длине ±5 мм, по ширине ±5 мм
СЕРТИФИКАТЫ
- DIN-DVGW
- KTW-Guideline
- Fire-Safe acc. to DIN EN ISO 10497
- German Lloyd
- BAM tested
Параметр |
Значение |
Сжимаемость ASTM F 36 A | 33-38% |
Восстанавливаемость ASTM F 36 A | 13-18% |
Релаксация напряжений DIN 52913 50 МПа, 16 ч/300 °C |
мин. 48 МПа |
Клингер холодный/горячий тест, при 50 MПa: уменьшение толщины при 23 °C уменьшение толщины при 300 °C |
40% 1,5% |
Утечки газа по DIN 3535/6 | 0,8 мл/мин |
Увеличение толщины при погружении в жидкость ASTM F 146 масло IRM 903: 5 часов/150 °C топливо B: 5 часов/23 °C этиленгликоль:вода (1:1): 5 часов/150 °C |
5-10% 4-6% 3-5% |
Плотность графита |
1,0 г/см³ |
